Guide technique · Dimensions
Quelles dimensions fournir pour une boîte sur mesure ?
Une demande de dimensions utile doit relier le produit, le calage et la boîte. Le fabricant a besoin de savoir ce qui est mesuré, dans quel ordre et avec quelles marges fonctionnelles.
01
Utiliser L × l × H dans un ordre constant
Définissez L comme la longueur, l comme la largeur et H comme la hauteur, puis conservez cet ordre sur le brief, le dessin et le tableau de variantes. Ajoutez toujours l’unité.
Joignez un croquis indiquant l’orientation du produit et la face d’ouverture. Pour un format inhabituel, le dessin évite qu’une dimension soit interprétée sur le mauvais axe.
02
Distinguer dimensions intérieures et extérieures

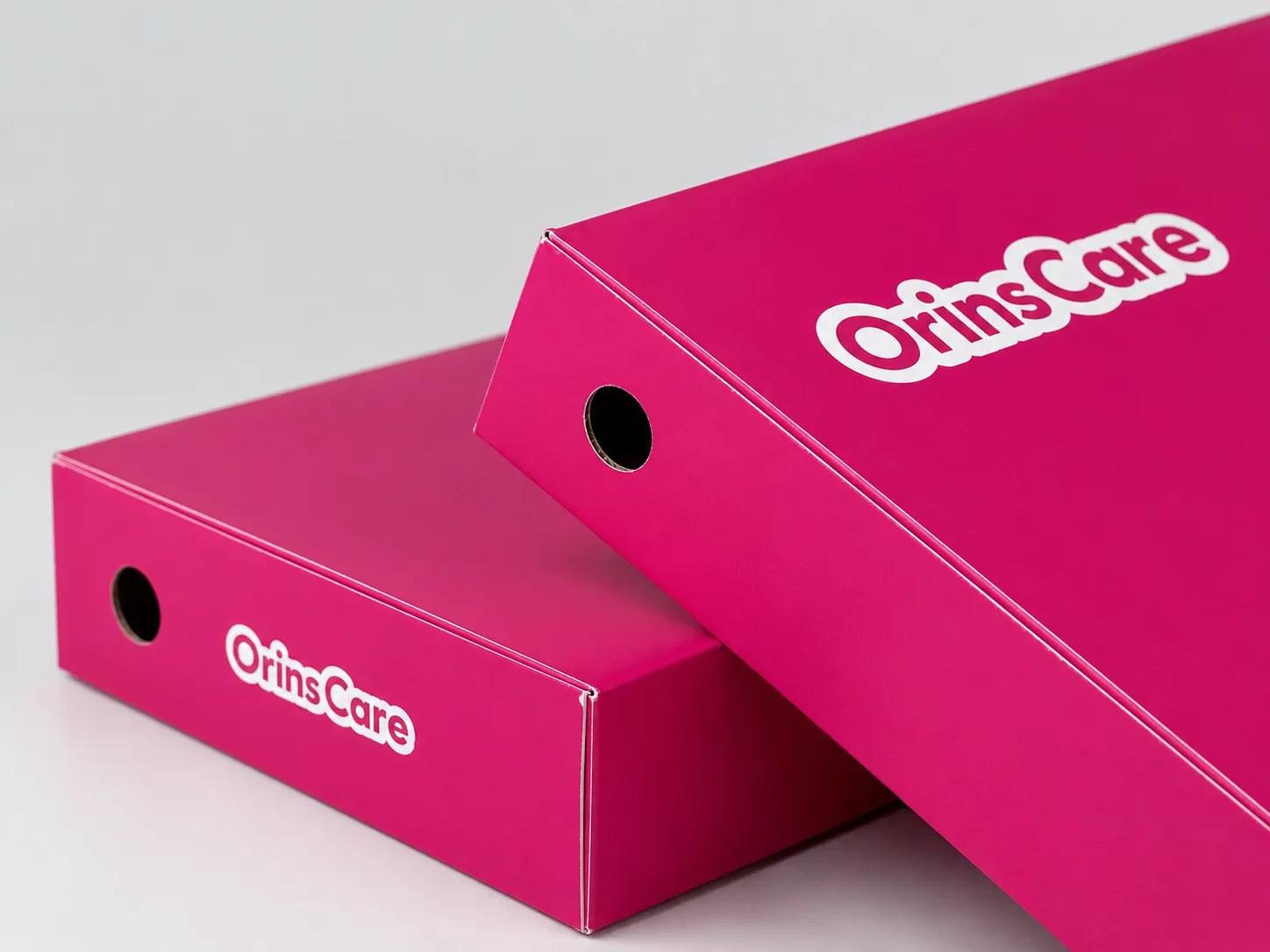

Les dimensions intérieures décrivent l’espace disponible pour le produit. Les dimensions extérieures décrivent l’encombrement total et dépendent de l’épaisseur, des plis et de la construction.
Écrivez explicitement « dimensions intérieures » ou « dimensions extérieures ». Ne supposez pas qu’un même chiffre produit le même volume utile sur deux structures différentes.
03
Ajouter le jeu produit et les tolérances
Mesurez le produit à ses dimensions maximales, y compris bouchons, décorations, accessoires ou variations. Ajoutez un jeu adapté au chargement et au retrait, sans créer un mouvement excessif.
Si le produit présente une tolérance de fabrication, communiquez la plage plutôt qu’une seule valeur nominale. Le fabricant peut alors discuter la cote utile à retenir.
04
Intégrer l’insert et l’épaisseur du carton
Un insert consomme de la place par sa matière, ses plis et ses languettes. Donnez son rôle, ses points d’appui et le mode de chargement; il doit être calculé avec la boîte extérieure.
L’épaisseur du papierboard ou du carton ondulé modifie les cotes extérieures, les plis et parfois l’ouverture. Ne l’ajoutez pas arbitrairement si la structure n’est pas encore choisie.
05
Vérifier l’expédition
Comparez l’encombrement emballé aux cartons de regroupement, au stockage et au mode de transport. Pour une expédition e-commerce, incluez les protections et documents réellement présents.
Avant production, validez un tracé coté et, si le risque le justifie, un prototype avec le produit. Le devis doit identifier la version de dimensions approuvée.
- Produit : L × l × H et poids
- Cotes intérieures ou extérieures
- Orientation dans la boîte
- Jeu souhaité
- Insert ou protection
- Épaisseur ou construction envisagée
- Nombre de variantes
- Contraintes d’expédition
Questions d’achat
Questions fréquentes
- L × l × H correspond-il toujours à extérieur ?
- Non. L’ordre ne précise pas la nature de la cote. Écrivez séparément intérieur ou extérieur.
- Puis-je calculer la boîte en ajoutant quelques millimètres ?
- Une marge arbitraire peut être insuffisante ou excessive. Donnez le produit, la matière et la méthode de chargement pour discuter le jeu.
- Quand faut-il mesurer l’insert ?
- L’insert est développé en même temps que la boîte, après identification des points de maintien et des épaisseurs.
Passer au projet
Transformez cette checklist en demande de devis
Transmettez ce que vous savez et identifiez les points à recommander. Les paramètres commerciaux restent soumis à la revue du projet.
